SMEC SL 2500LM
CNC-Drehmaschine (angetriebene Werkzeuge)- Drehdurchmesser
- Ø 405 mm
- Drehlänge
- 997 mm
- Steuerung
- Siemens Sinumerik 828D
- Besonderheit
- Angetriebene Werkzeuge
Auf einen Blick
- Max. Drehdurchmesser
- Ø 800 mm
- Max. Drehlänge
- 2.000 mm
- Drehmaschinen
- 5 Stück
- Steuerungen
- Siemens · Indramat
- Toleranz routinemäßig
- 0,01 mm
- Werkstoffzeugnisse
- DIN EN 10204 (3.1)
Was wir drehen
Vom einfachen Wellenteil bis zum Großdrehteil mit Ø 800 mm – unsere fünf Drehmaschinen decken das gesamte Spektrum ab.
Großdrehteile bis Ø 800 mm
Mit der Böhringer DUS 800 können wir Werkstücke bis Ø 800 mm und 2.000 mm Drehlänge bearbeiten – ein Kapazitätsbereich, der über das übliche Maß hinausgeht.
Große Bauteile ebenso wie Einzelteile und Prototypen – unsere Fertigung ist universell und flexibel ausgerichtet.
Anfrage senden
Typische Drehteile
Eine Auswahl an Bauteilen, die wir regelmäßig fertigen. Ihr Bauteil ist nicht dabei? Schicken Sie uns die Zeichnung — wir prüfen die Machbarkeit.
Wellen
Antriebs-, Getriebe- und Pumpenwellen bis 2.000 mm Länge
Flansche
Anschluss-, Befestigungs- und Behälterflansche
Buchsen & Hülsen
Gleit-, Lager- und Druckhülsen aus allen gängigen zerspanbaren Materialien — Passhülsen, Führungsbuchsen, Distanzhülsen
Adapter
Kupplungs-, Reduzier- und Motoradapter
Ringe
Hochpräzise Distanz-, Stütz- und Dichtringe
Stifte
Lager-, Steh-, Führungs- und Federbolzen
Lagersitze
Wellen- und Bohrungssitze für Wälz- und Gleitlager
Deckel & Abdeckungen
Behälter-, Gehäuse- und Verschlussdeckel
Aus der Fertigung
Bauteile, die wir tatsächlich gedreht haben — mit Werkstoff und Bearbeitung. Ein Klick öffnet die Details.
Unsere Drehmaschinen
Böhringer DUS 800
Zyklendrehmaschine- Drehdurchmesser
- Ø 800 mm
- Drehlänge
- 2.000 mm
- Steuerung
- Siemens Sinumerik
GDW LZ 400 VS1
Konventionelle Spitzenbank- Spitzenweite
- 1.000 mm
- Spitzenhöhe
- 200 mm
- Spindeldurchlass
- 62 mm
- Steuerung
- comfortline (Zyklen)
DMG CTX 310 eco
CNC-Drehmaschine- Drehdurchmesser
- Ø 200 mm
- Drehlänge
- 400 mm
- Steuerung
- Siemens Sinumerik
Graziano GT 400
CNC-Drehmaschine- Drehdurchmesser
- Ø 280 mm
- Drehlänge
- 500 mm
- Steuerung
- Rexroth Indramat
Bearbeitbare Werkstoffe
Stahl Edelstahl (1.4301, 1.4571) Werkzeugstahl Vergütungsstahl Aluminium & Aluminiumlegierungen Messing Kupfer Titan Inconel/Hastelloy / Superlegierungen Grauguss Kunststoffe (PA, POM, PE, …)
Oberflächen- & Wärmebehandlung
Eloxieren, Verzinken, Brünieren und Härten übernehmen qualifizierte Partnerbetriebe. Wir koordinieren die Prozesskette und liefern das fertig behandelte Bauteil.
EloxierenVerzinkenBrünierenHärten durch Partnerbetriebe
IT6
erreichbare Toleranzklasse
Ra 0,8
µm Oberflächengüte
Ø 800
mm max. Drehdurchmesser
FAQ: CNC-Drehen
Fragen und Antworten zu unserem Drehservice.
Beim Außendrehen wird der Außendurchmesser eines rotierenden Werkstücks bearbeitet — typisch für Wellen, Zapfen und Bolzen. Beim Innendrehen wird die Innenfläche einer Bohrung spanend erweitert und auf Maß gebracht — typisch für Buchsen, Hülsen und Lagersitze.
Ja. Mit der Böhringer DUS 800 haben wir eine Zyklendrehmaschine im Haus. Werkstücke bis Ø 800 mm und 2.000 mm Länge sind kein Problem — auch bei schweren Rohlingen.

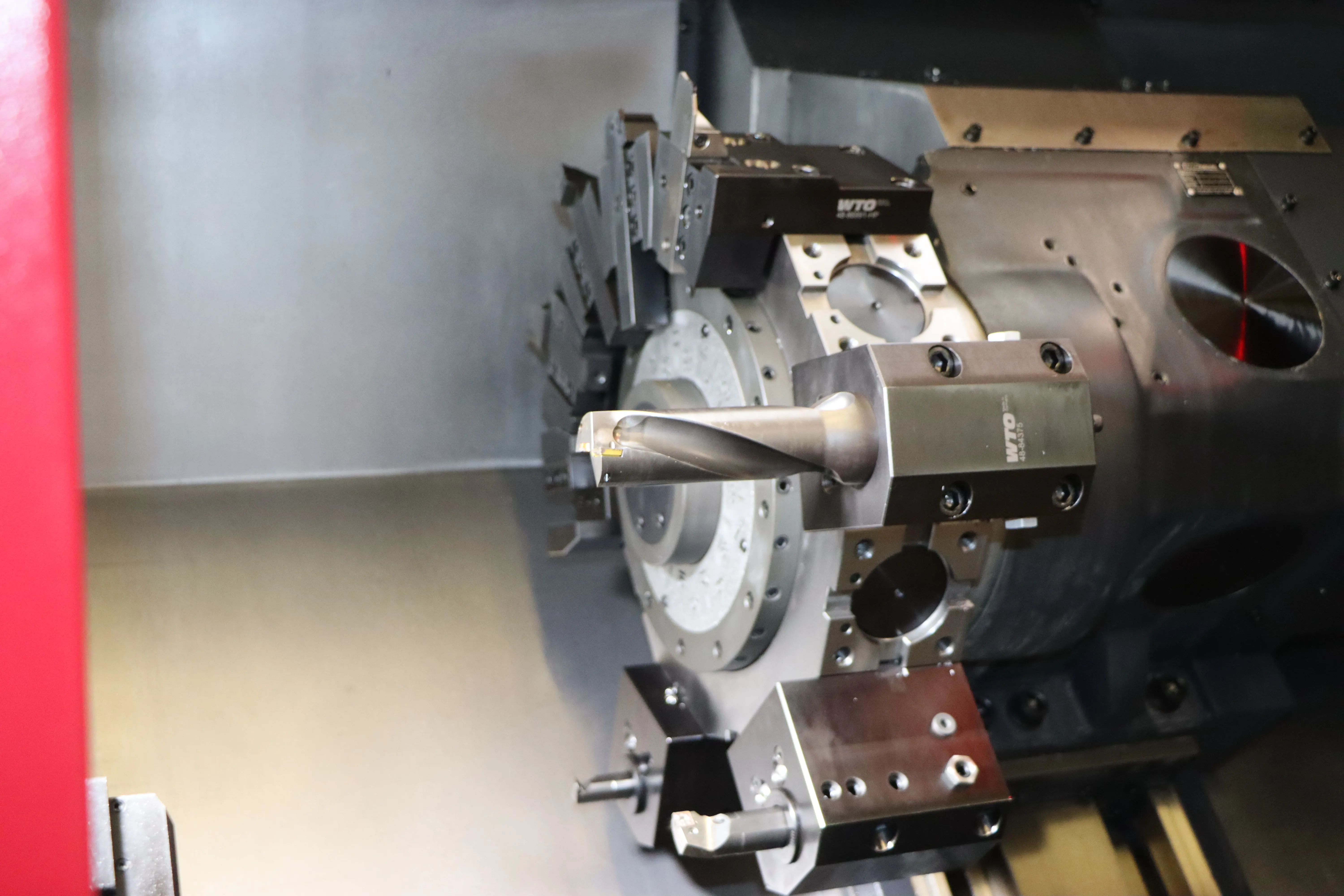

Angetriebene Werkzeuge sind rotierende Werkzeuge im Drehrevolver — etwa Bohrer oder Fräser. Damit lassen sich Querbohrungen, Nuten oder Abflachungen direkt in einer Aufspannung fertigen. Spart einen separaten Fräs-Arbeitsgang.
Wir erreichen routinemäßig 0,01 mm Genauigkeit — typische Toleranzklassen bis IT6 (z. B. Wellenpassung h6 oder Bohrungspassung H7).
Bis 2.000 mm Drehlänge auf der Böhringer DUS 800. Bei schlanken Wellen mit hohem Längen-Durchmesser-Verhältnis arbeiten wir mit Mittenunterstützung gegen Durchbiegung.
Nahezu alle metallischen Werkstoffe — Stahl, Edelstahl, Aluminium, Messing, Kupfer, Titan, Grauguss, Inconel/Hastelloy sowie technische Kunststoffe.
Ja. Auf Anforderung mit Werkstoffzeugnis nach DIN EN 10204 — Standard ist das Abnahmeprüfzeugnis 3.1. Als umstempelberechtigter Betrieb übertragen wir die Werkstoffkennzeichnung auf Ihr Drehteil und stellen dazu eine Umstempelungsbescheinigung aus. Die Werkstoffe stammen von Herstellern, die nach Druckgeräterichtlinie 2014/68/EU und AD 2000-Regelwerk von einer unabhängigen Stelle überwacht werden. Ein Zeugnis 3.2 ist auf Anfrage möglich — die Abnahme erfolgt dann durch eine unabhängige Prüfstelle wie den TÜV und wird projektbezogen abgestimmt.
Wir fertigen Oberflächen mit definierten Ra-Werten direkt durch das Schlichten. Für galvanische oder thermische Beschichtungen (Eloxieren, Verzinken, Brünieren, Härten) arbeiten wir mit qualifizierten Partnerbetrieben zusammen und koordinieren die Prozesskette.
Bereit für Ihr Drehteil?
Jedes Bauteil ist anders. Senden Sie uns Ihre Zeichnung – wir prüfen, wie wir es für Sie umsetzen, und erstellen ein unverbindliches Angebot.
